Система проектирования электрооборудования ElectriCS Pro 7 предназначена для проектирования электрооборудования изделий общего машиностроения, авиации, судостроения, приборостроения, станкостроения, железнодорожного подвижного состава, может применяться для проектирования электрооборудования в энергетике.
ElectriCS Pro 7 позволяет разрабатывать и поддерживать цифровую модель электрооборудования изделий в производстве. Обеспечивает разработку принципиальной схемы, автоматизирует процесс разработки монтажных решений электрооборудования, обеспечивает создание схемы соединений/подключений.
Обеспечивает автоматическое получение проектной и монтажной документации. ElectriCS Pro 7 изначально разрабатывался для сетевой работы. Один проект может разрабатываться командой конструкторов.
Разработка принципиальной схемы
Графический редактор работает в среде AutoCAD 2004-2012 и nanoCAD 3. Существует два режима работы с графическим редактором - построение схемы на основе существующей цифровой модели и режим редактирования цифровой модели посредством разработки принципиальной схемы.

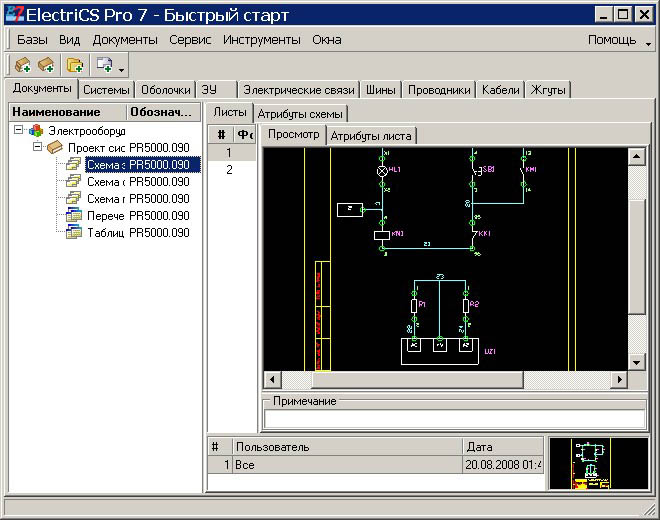

Oбщий вид Навигатора ElectriCS Pro 7. Закладка документов. Вид листа схемы.
Если есть возможность генерировать цифровую модель электрооборудования, то построение принципиальной схемы заключается просто в ее оформлении. При "стаскивании" в схему условного графического обозначения (УГО) элемента электрического устройства автоматически строятся все электрические связи и кабели связывающие его с другими УГО.
Что понимается под генерацией цифровой модели?
Если используется традиционный способ - разработка принципиальной схемы, то
имеется богатый набор инструментов для создания электрических устройств, электрических связей, шин, оформления схемы. При создании схемы все создаваемые объекты сохраняются в единой базе данных и сразу становятся доступными коллегам по проекту. По мере выполнения проекта, используя данные базы, можно формировать проектную документацию в формате приложений MS Office, или на поле чертежа схемы.

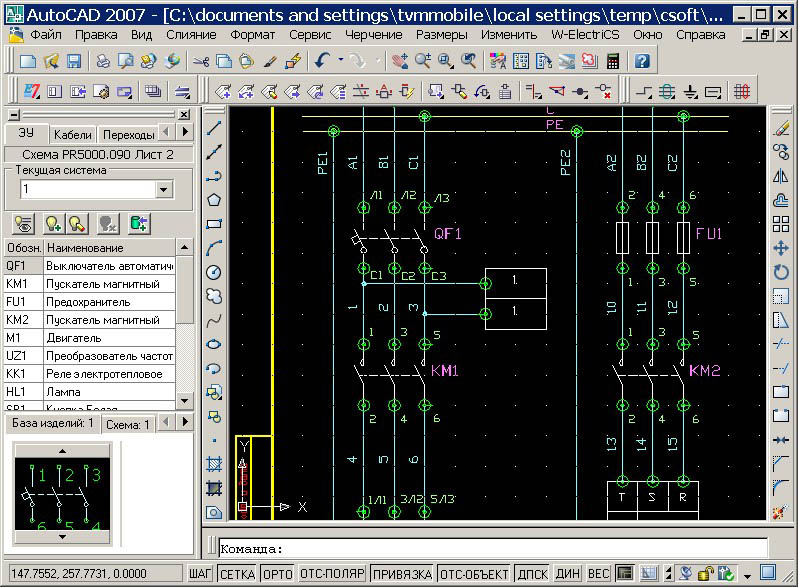

Общий вид графического редактора с менеджером ElectriCS Pro 7. Принципиальная схема.
Фрагмент принципиальной схемы с таблицами контактов, блоками, кабелями и переходами линий связи на другой лист схемы выполненный в среде графического редактора ElectriCS Pro 7
Разработка принципиальной схемы подразумевает только разработку принципа работы электрооборудования. Далее конструктору предстоит работа по размещению электрических устройств, прокладки проводов по шкафам, изделию в целом, определение соединительных элементов, клеммников, кабелей, жгутов. Для решения таких задач ElectriCS Pro 7 имеет соответствующий функционал. Для каждой отрасли промышленности этот функционал существенно различается. Поэтому ElectriCS Pro 7 предоставляет технологию подгружаемых модулей программы, наборы которых обеспечивают задачи различных отраслей промышленности. Мы готовимся к поставкам такого функционала для приборостроения, судостроения, авиации, локомотивостроения и других отраслей. Разработчики ПО готовы так же разрабатывать специфичный функционал под заказ.
Дополнив цифровую модель монтажными компонентами: шкафами, клеммниками, соединительными элементами, кабелями и жгутами, можно создавать схемы соединений или подключений, и получить соответствующие таблицы соединений или подключений. Разработчики постарались охватить большинство известных стандартов для того, что бы можно было получить эти документы в необходимом для отрасли формате. Нет необходимости говорить, что адреса подключений, отрисовка проводов и кабелей осуществляется в автоматическом режиме. Монтажные схемы интерактивны. Если провести изменение на уровне цифровой модели или принципиальной схемы, то изменения в схемах пройдут автоматически. Необходимо только подкорректировать расположение компонентов схемы.
УГО для схем соединений можно создавать как специально (отрисовывать собственную графику), так и использовать уже имеющиеся УГО для принципиальной схемы.

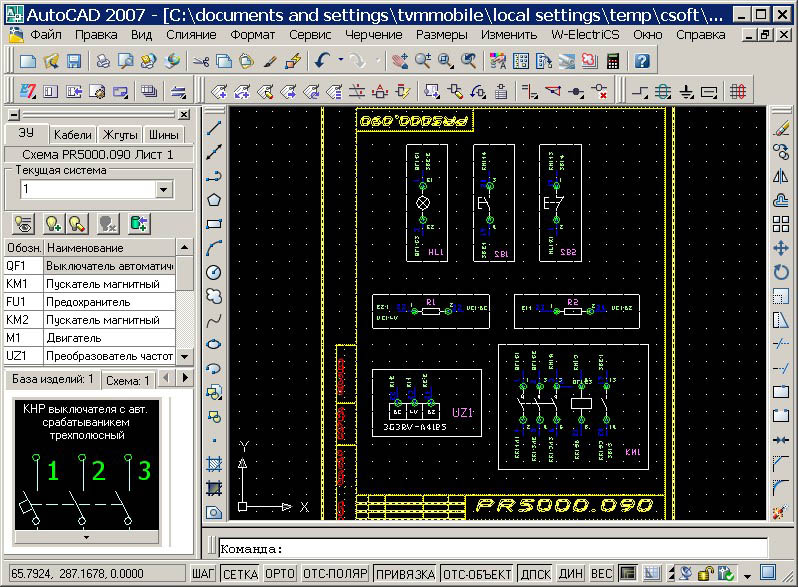

Общий вид графического редактора с менеджером ElectriCS Pro 7 Cхема подключений.
Имея детальную цифровую модель электрооборудования в виде реляционной базы данных можно получить любой отчет. В стандартных комплектах ПО поставляются типовые отчеты, позволяющие генерировать перечни элементов, таблицы соединений, спецификации. Модульные решения в ElectriCS Pro 7 позволяют разработать любой другой отчет под заказ для самых различных задач и форматов. Очень эффективной является возможность получать специфичные отчеты для монтажа при разработке его техпроцесса. Низкая квалификация монтажников при хорошо продуманном документе перестает быть тормозом работы предприятия.

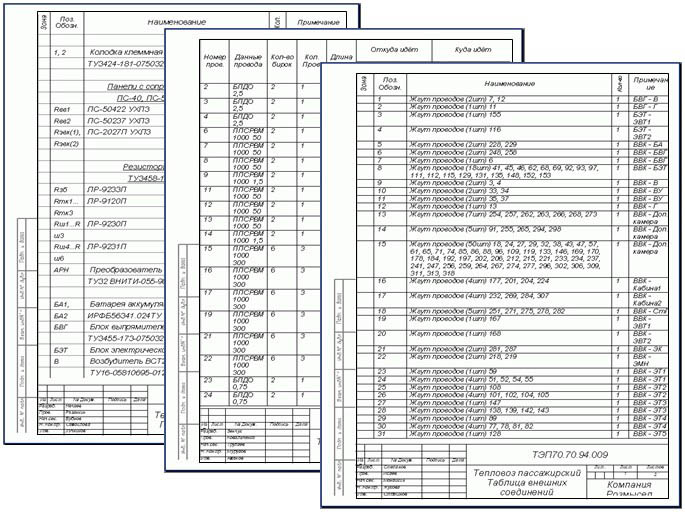

Примеры документов, полученных с помощью поставляемых отчетов
Так же к некоторому виду генераторов отчетов можно отнести и специализированные утилиты, которые обеспечивают контроль проекта электрооборудования. В стандартной поставке имеется контроль конструкторских ошибок, который позволяет найти большинство типичных ошибок конструктора, начиная от неправильной маркировки объектов электрооборудования и кончая отсутствием символов переходов электрических связей на другие листы схем.

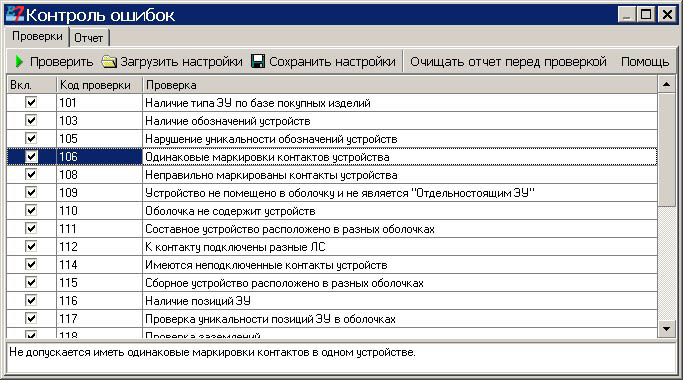

Пример модуля ElectriCS Pro 7.Контроль ошибок конструктора.
Построение проектной документации
ElectriCS Pro 7 имеет систему управления документами, которая позволяет создавать документы по заданным правилам и поддерживать дерево проектной документации. При изменениях документов сохраняется история каждого документа.
Для каждого уровня документа можно настроить атрибуты,которые могут отображаться в графическом редакторе (основная надпись) или быть вспомогательными. Обеспечивается автоматическое обозначение документов при их создании. С определенным типом документа можно связать отчет с его настройками, что позволяет получать документ одной командой.
База покупных изделий и материалов
 ElectriCS Pro 7 имеет развитую систему сопровождения базы покупных изделий и материалов. Поддерживаются такие виды изделий как "Электрические устройства", "Провода", "Кабели", "Сопутствующие изделия". Каждый вид изделий можно классифицировать по типам. Всем изделиям присваиваются: строка заказа, применяемость, поставщик, набор необходимых технических характеристик, чертежи для графического редактора, описание изделия в любом формате(PDF, DOC, и т.п.).
Для электрических устройств описываются элементы, условные графические обозначения, клеммы, встроенные перемычки, блочные части разъемов. Поддерживается описание сопряженные электрических устройств (ответные части разъемов, раздельно поставляемые модули и т.п.).
Кабели описываются как дерево, что позволяет описывать кабели сложной структуры.
Базу покупных изделий и цифровую модель электрооборудования обеспечивают: библиотека условных графических обозначений, классификатор единиц измерения и классификатор технических характеристик, библиотека марок проводов, библиотека материалов. Все библиотеки и классификаторы доступны для редактирования.
Поставляется база покупных изделий и материалов наиболее популярных поставщиков. На сегодняшний день объем базы составляет 20.000 компонентов, в ближайшие месяцы она достигнет объема 100.000 компонентов. Обновления базы доступны бесплатно в течении года для пользователей, которые приобрели ElectriCS Pro 7.

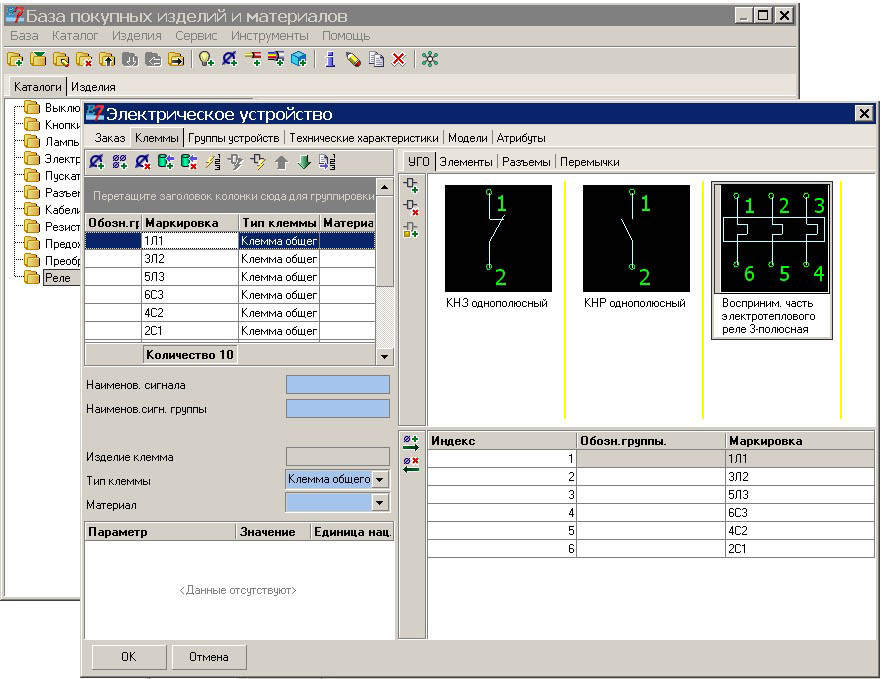

База покупных изделий и материалов. Окно изделия типа "Электрическое устройство"
Система обозначений объектов электрооборудования
Все разработчики электрооборудования при подборе программного обеспечения для своей работы сталкиваются с проблемами, связанными с формированием обозначений объектов электрооборудования "по схеме". Одни программы предоставляют настройку системы обозначений, другие уже имеют встроенные форматы обозначений, учитывающие специфику конкретных стандартов.
ElectriCS Pro 7 имеет гибкую систему настройки правил обозначений компонентов электрооборудования. Она не ориентирована на конкретные стандарты, она просто настраивается под любые стандарты проектирования. Вы сможете настроить любые форматы обозначений и даже при необходимости перенастроить их в уже готовом проекте.
В типовых поставках ElectriCS Pro 7 уже имеются предопределенные типовые настройки системы обозначений для каждой отрасли промышленности.

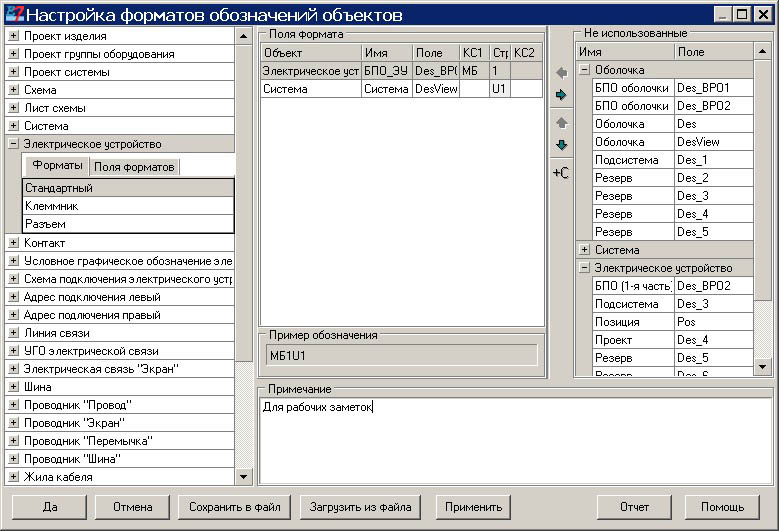

Система настройки обозначений объектов ElectriCS Pro 7

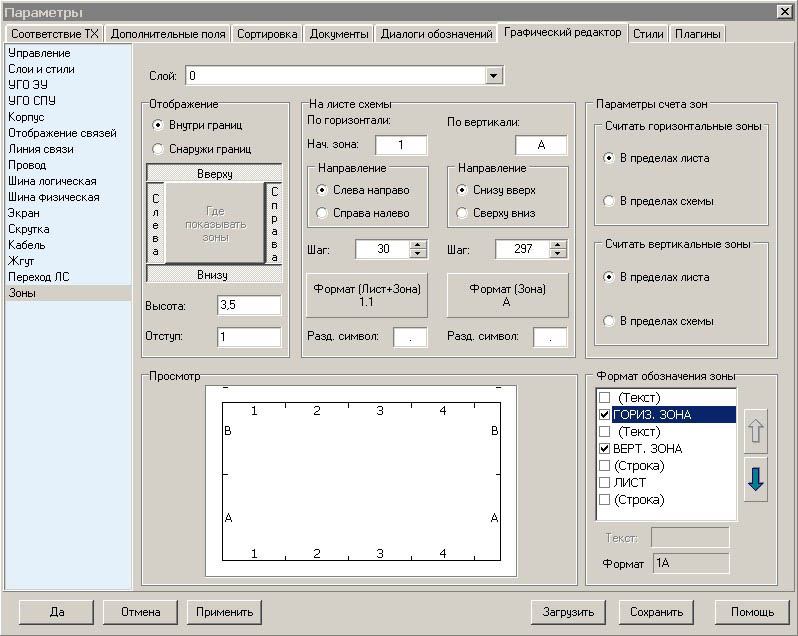

Пример настройки ElectriCS Pro 7. Настройка зон чертежа.
Расширение функционала программного обеспечения
ElectriCS Pro 7 фактически состоит из ядра программного обеспечения с минимальным набором стандартных функций для редактирования цифровой модели электрооборудования и проектной документации - Навигатора, системы управления базой покупных изделий и материалов и модуля графического редактора. Остальной функционал ElectriCS Pro 7 реализован набором "плагинов" (модулей программы), которые разрабатываются отдельно и выполняют самые разнообразные задачи по автоматизации работ проектирования электрооборудования. Плагины могут встраиваться в окно Навигатора программы или загружаться как отдельные окна.
Определенный набор модулей программы обеспечивает технологию работы конкретной отрасли промышленности или даже конкретного предприятия. Для упрощения процесса выбора ПО разработчики скомплектовали несколько базовых комплектов ElectriCS Pro 7 для различных отраслей промышленности. Однако всегда можно приобрести необходимый модуль отдельно или заказать для себя разработку под конкретные задачи производства.
Принцип модульности программного обеспечения ElectriCS Pro 7, охват всех возможных объектов электрооборудования и гибкий подход к описанию их свойств позволяет без переработки ядра программы разрабатывать модули для решения всевозможных задач проектирования электрооборудования.
В стандартных поставках имеются:
Список поставляемых модулей зависит от поставки ElectriCS Pro 7. Более полно функционал описан в разделе "Функционал". Принимаются заказы на разработку специфичных модулей.
Где и как работает
Несмотря на новизну программы, она уже эксплуатируется на предприятиях авиационной и атомной промышленности. Двухгодичный опыт эксплуатации ElectriCS Pro 7 позволил отработать программное обеспечение, устранить "детские болезни" ядра программы.
Были проведены многочисленные тесты. Программа тестировалась на объемах до 10000 электрических устройств с средним числом контактов 7, 14500 электрических связей, 2000 кабелей, 1000 мест размещения оборудования(оболочек), 500 жгутов, 20 рабочих мест для работы с одной базой.
